全自动封边机您当前位置:首页 > 全自动封边机

  • MFZ680A2全自动柔性封边机

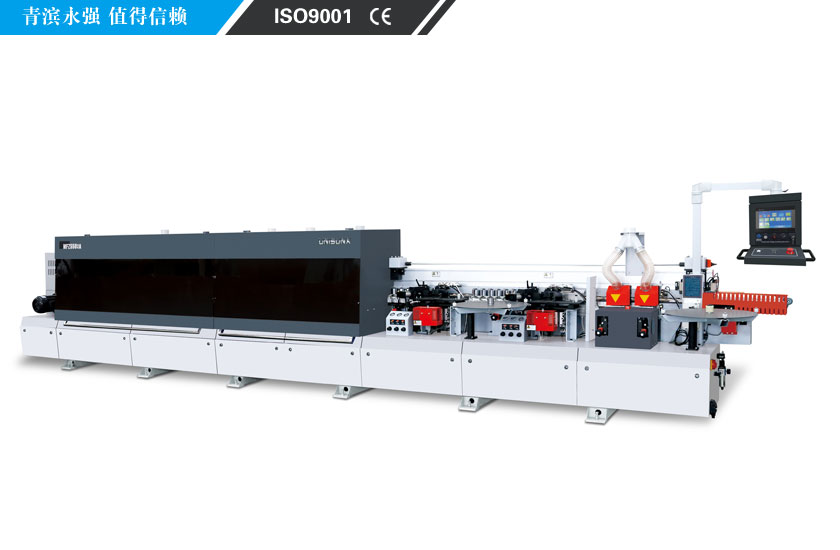

MFZ680A2全自动柔性封边机

设备特点:
最窄可齐头仿形封边 4cm 宽板材!
压轮式重型封边机,长达 10 米,重接近 5 吨
双胶锅涂胶系统,方便封边各种定制颜色
做高端全屋定制和门板的通用选择
功能齐全强大,气动调节,柔性封边
设备功能:
预铣装置、双涂胶压贴装置、自动上胶装置、电烤灯预热装置、前后 齐头装置、双气动精修装置、仿形单元、双气动刮边装置、平刮单元、断丝装置、 清洗装置、双电动传动抛光、隔音棉装置
技术参数:

总功率 26.7KW
外形尺寸 10000×2120×2000mm
进给速度 15-25m/min
板料厚度 10-60mm
封边带厚度 0.4-3mm
板料宽度 ≥40mm
工作气压 7kg
重量 4010kg

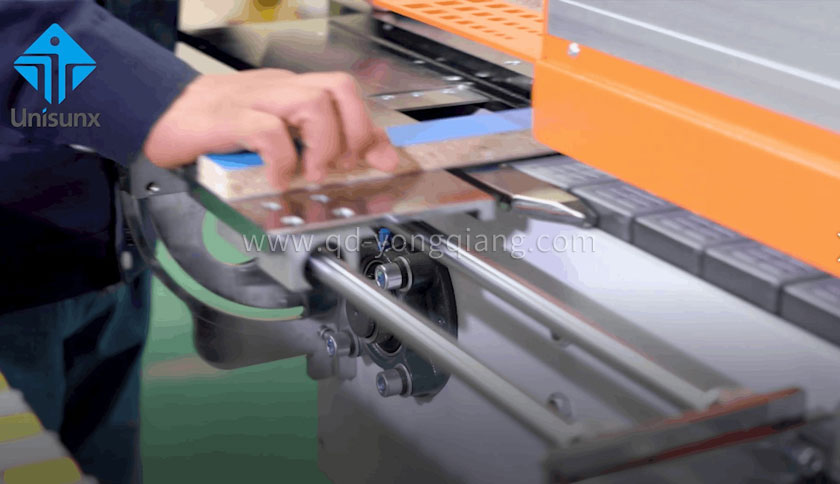

窄边送料装置

窄边送料装置: 针对窄边进行端头封边时,使用本装置,提高封边的效率和准确性。可以灵活拆卸,方便使用。

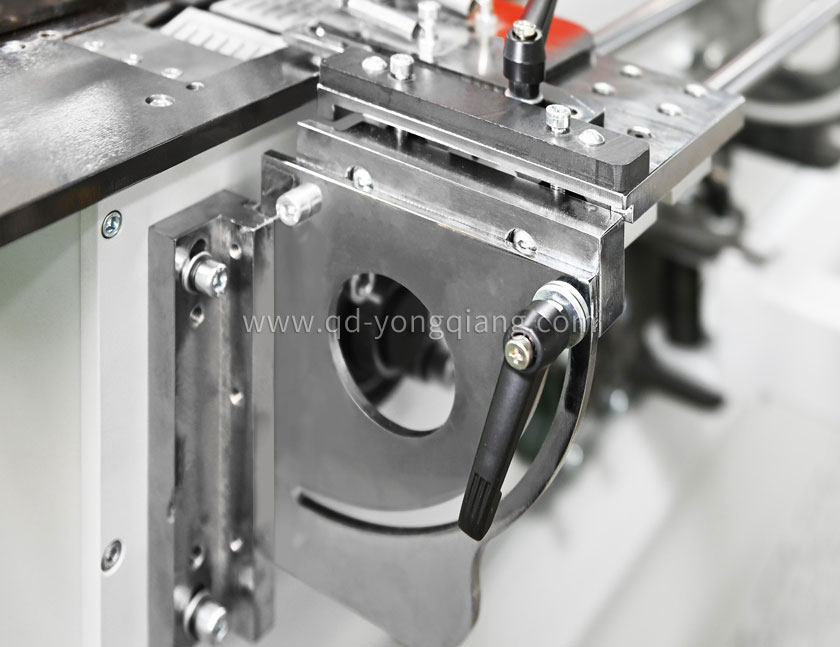

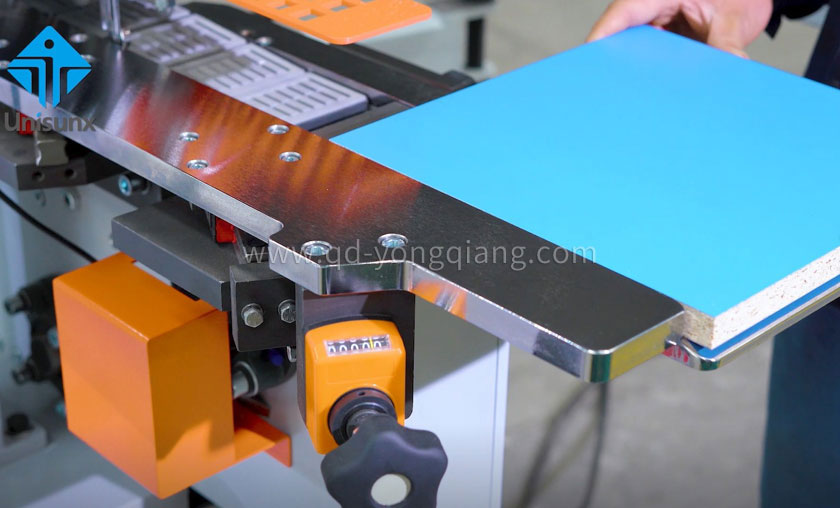

进料导向装置

进料导向装置:采用导轨导向,精度更高,调整方便快捷,数字显示,相对燕尾结构更加稳定

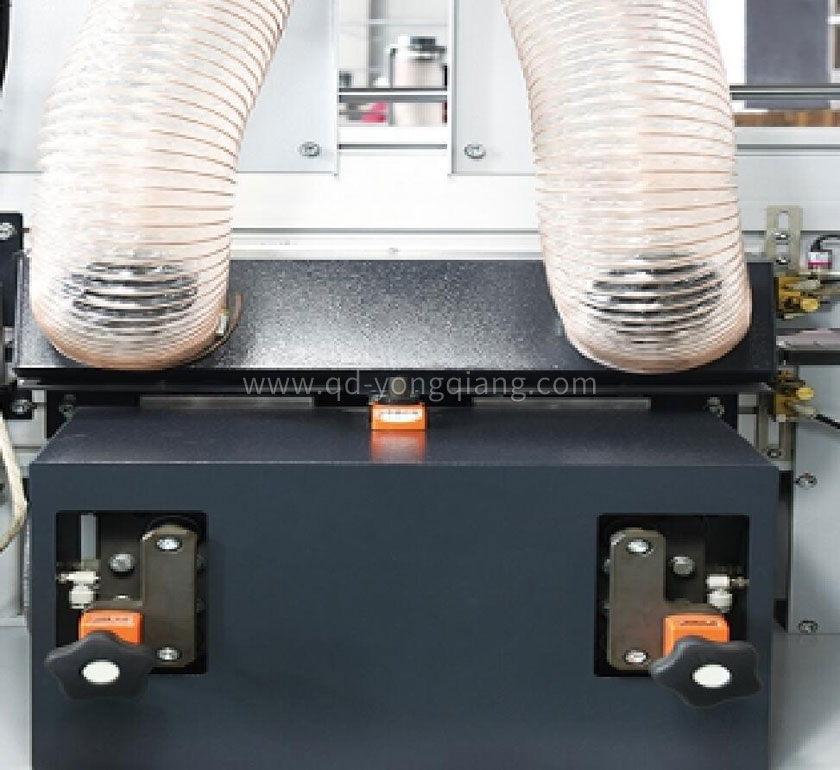

预铣系统

预铣系统:两台马达, 用于涂胶前的工件精修齐边,送料导板调节预铣量的大小,标配德国品牌金刚石预铣刀独立的吸尘罩,将板式工件在压膜前进行修正,采用双铣刀对裁板锯加工后引起的波纹痕迹,以达到更好的封边效果,铣刀马达将通过压力气缸完成。

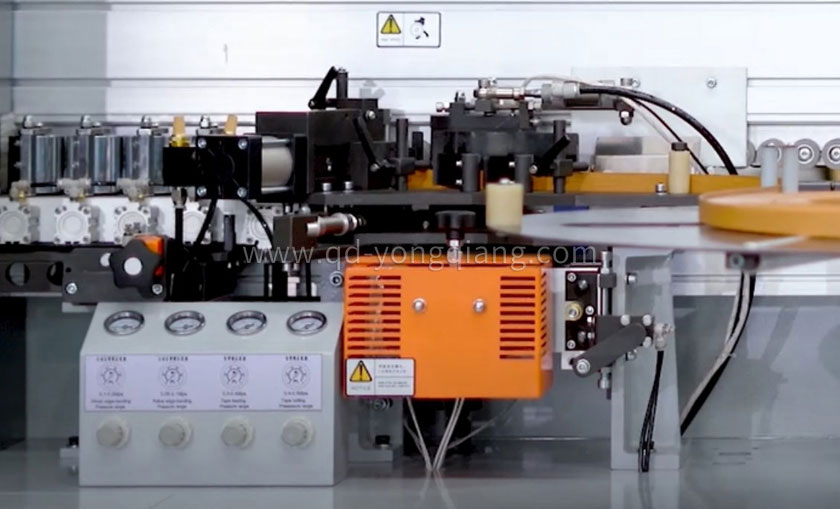

涂胶压贴

涂胶压贴

涂胶系统1

涂胶系统 1:上胶锅+快速溶胶,可以对接 EVA/PUR,轻松切换,标配 7 压轮压贴装置

胶盒

胶盒

涂胶系统2

涂胶系统 2:用于在工件边上涂抹釉熔胶,通过特殊的机构使封边板材和封边材料涂胶均匀,保证粘合力更加牢固,五轮压贴,标配刮胶片。

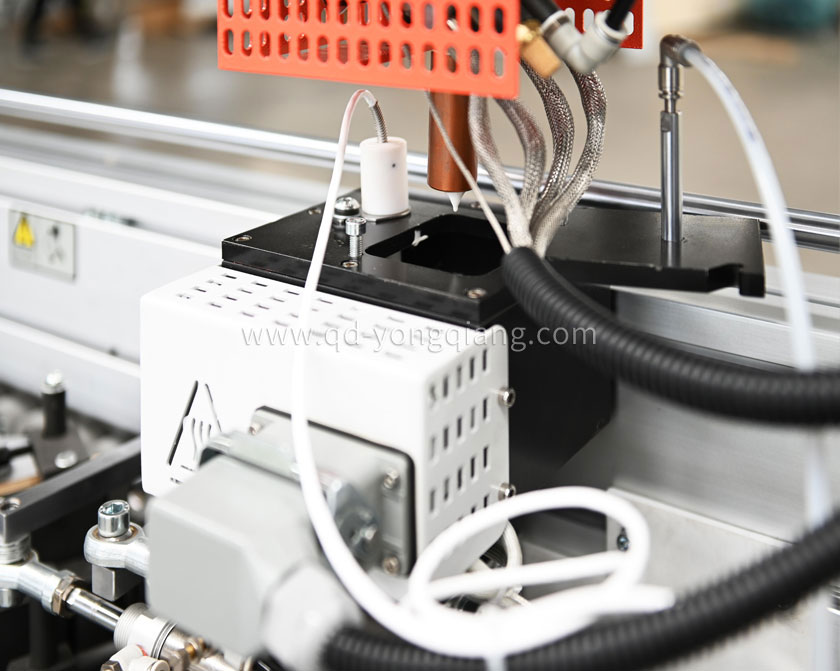

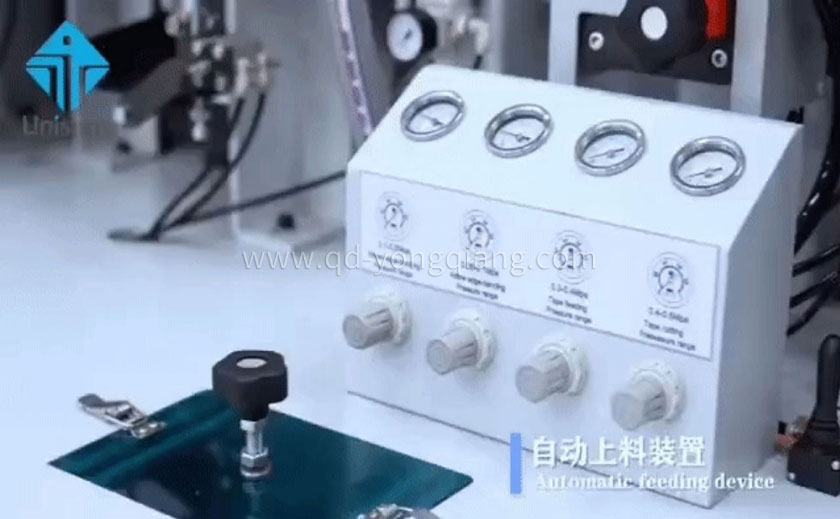

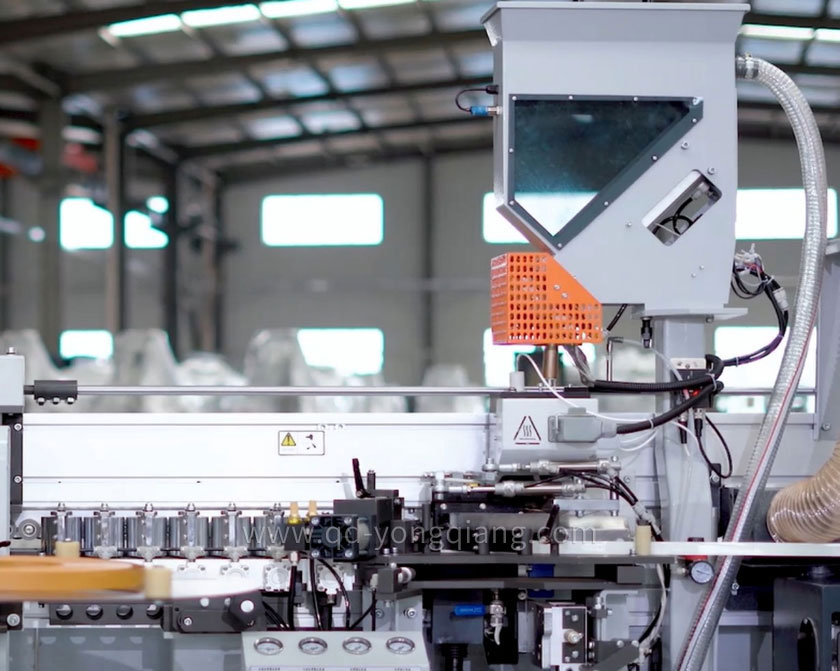

自动上胶功能

自动上胶功能:当胶盒里胶粒缺少时,可以自动 吸胶粒进入胶盒,减少人工操作,避免人工操作造成不必要的浪费和高温危险。

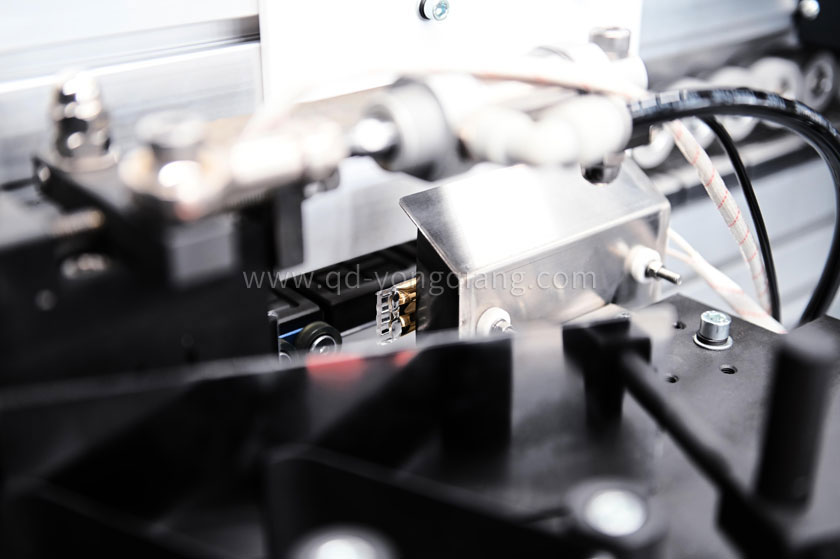

齐头系统

齐头系统:精密直线导轨结构,可切端头最小 4cm 的板材,两台0.37kw的马达 , 频率200hz,转速:12000rpm.配备马达手动旋转装置,用于调整角度,用于切除前端和后端压膜超出部分的切割组件,采用靠模自动跟踪和高频电极快速切削等机构,保证切断面平整光滑。

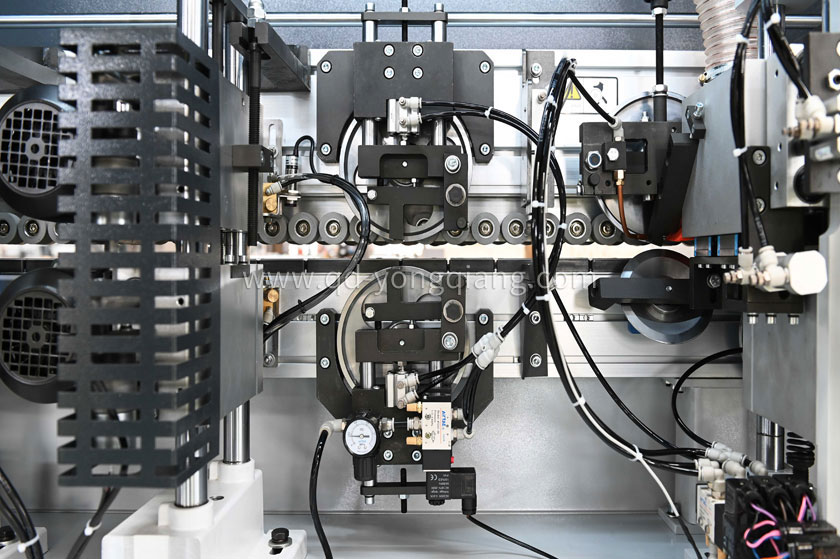

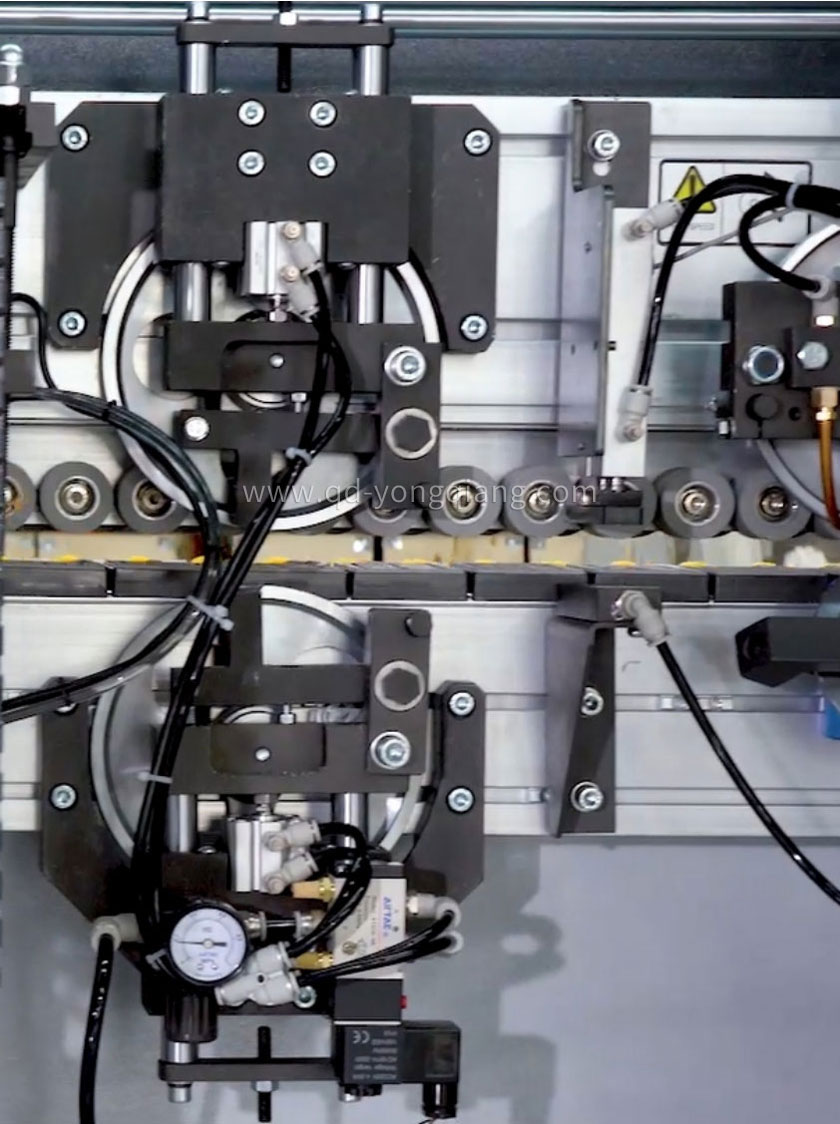

气动双精修系统

气动双精修系统:根据封边带厚薄自动切换,用于修去加工板材封边条上下多余部分封边材料,保证修边的板材上下部分的平整光滑。

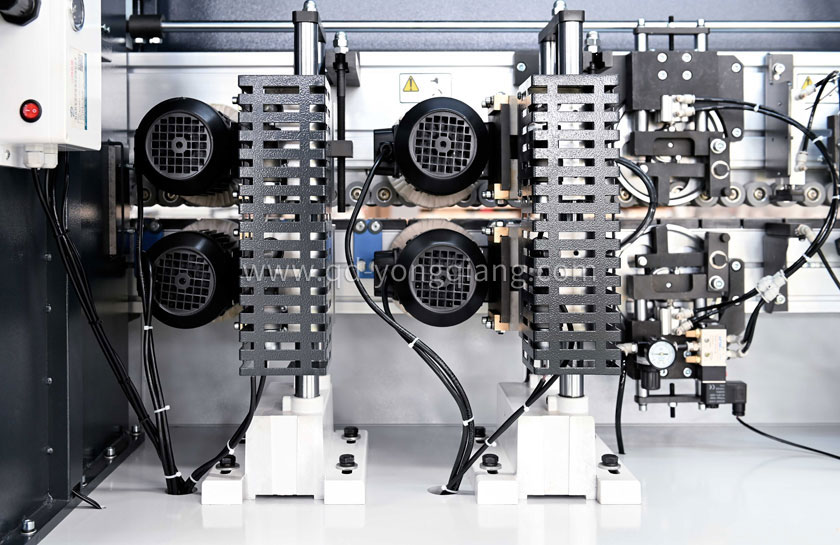

仿型跟踪系统组件

仿型跟踪系统组件:可修两侧圆角。双马达修角仿形, 每个马达功率0.3kw , 频 率 200hz , 转 速12000rpm。 平面连杆机构。两把仿形铣刀。使板的端面更加光滑美观

双气动刮边系统

双气动刮边系统:除去预切的PVC 压膜上的铣切痕迹,消除由于修边非直线运动的切削过程所引起的波纹痕迹,气动控制,自动调节。

刮边后断丝功能

刮边后断丝功能

刮边后断丝功能:刮边后自动断丝,避免丝状的 PVC 缠绕,影响封边效果,提高封边后板材的整洁度,气动控制。

平刮单元

平刮单元:去除残留的胶水,使板材表面更加 美观,进一步优化修边效果,根据板材厚度自动调节。

清洗装置

清洗装置:清除分离剂及残余胶水,保证板面 清洁。

两组电动摆动式抛光

两组电动摆动式抛光:电动传动抛光摆动,效果更加稳定高效,两组抛光效果更好,可以胜任不能颜色的抛光工作。

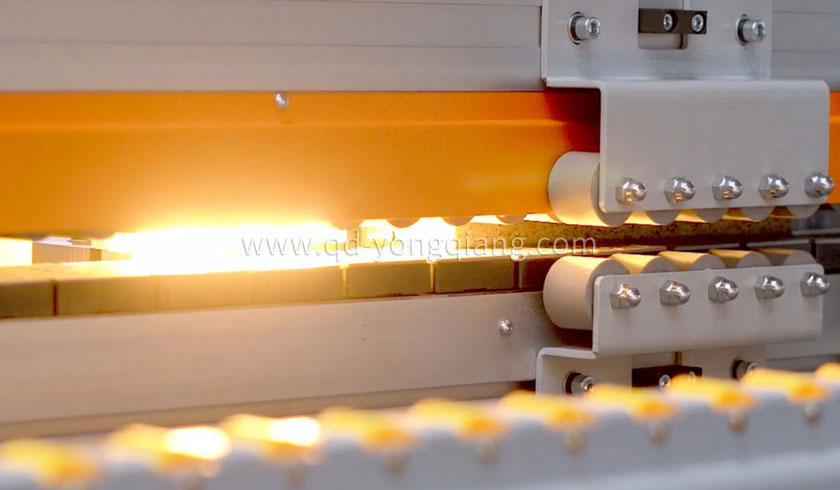

辅助加热系统

辅助加热系统:电烤灯自动开启关闭,自动加热板材端面,确保贴边效果,提高寒冷环境下的封边效果。

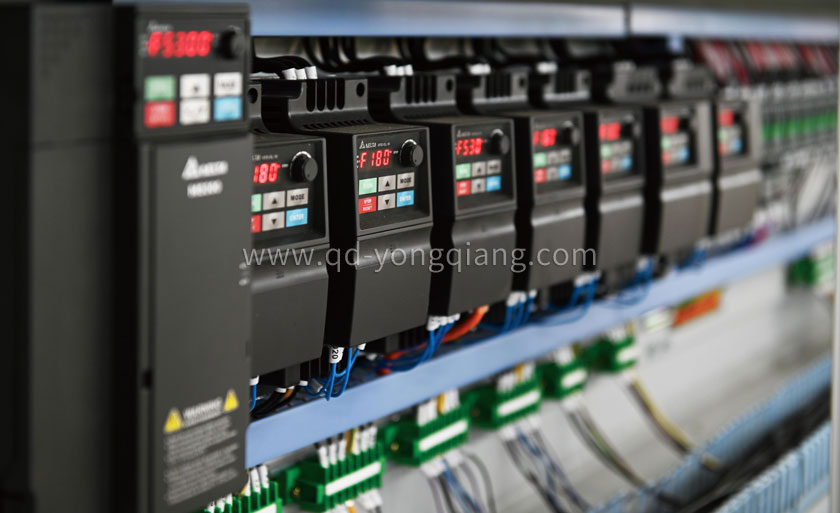

电器设备

电器设备:输入电压 3~380v,50hz,带马达制动功能的独立变频器控制,相序保护装置,所有设备电器符合国家相关标准标配Delta变频器,标配一线国际品牌低压电器。

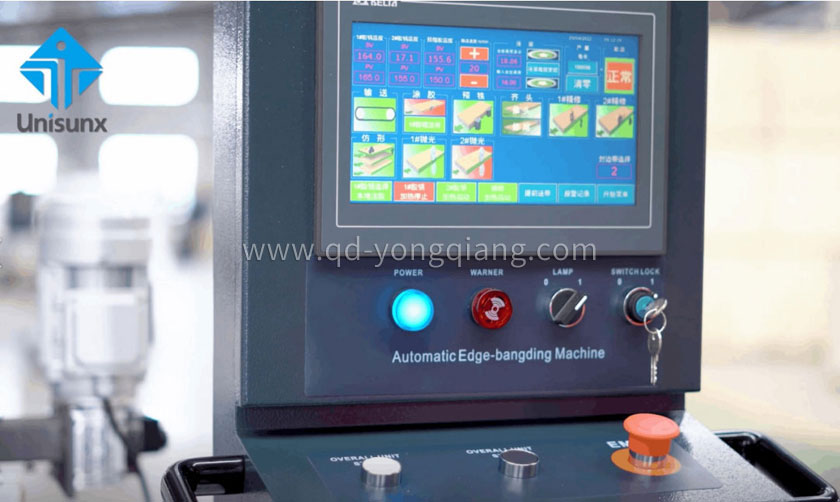

控制系统

控制系统:PLC 总体设备控制,10 寸工业触摸屏显示,一键启动、节能环保,各种安全防 护提醒,自动计数封边长度以及工作时间,人体工程学设计。

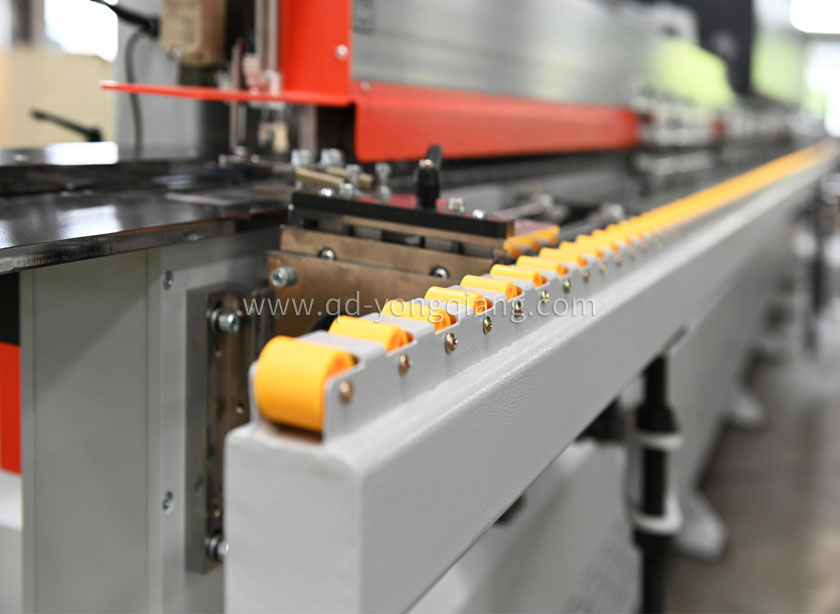

辅助托料架

辅助托料架

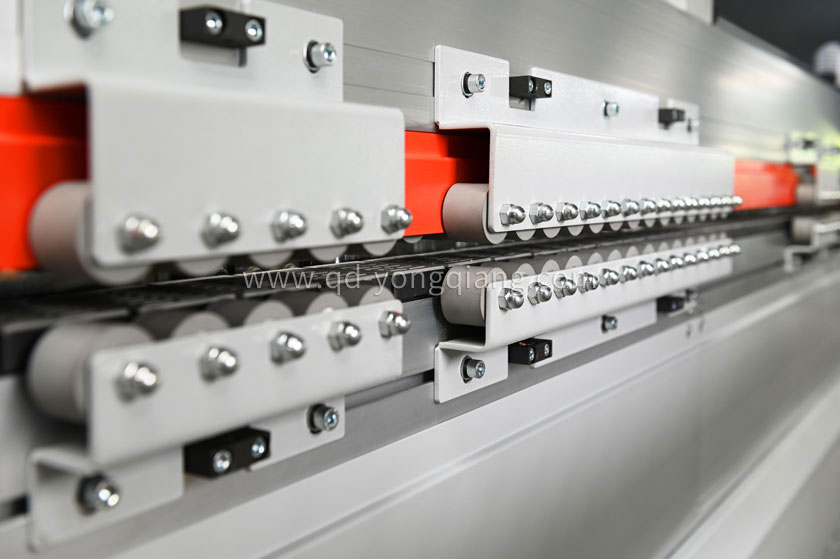

窄板送料压轮

窄板送料压轮

窄板送料

窄板送料

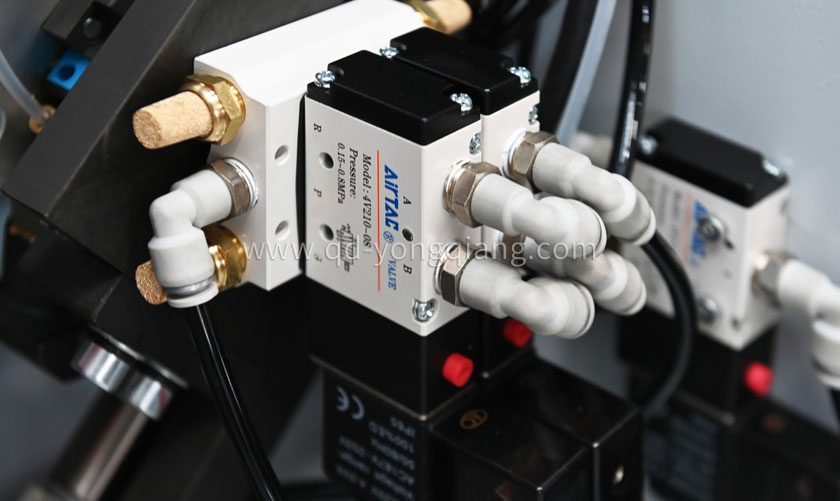

电磁阀

电磁阀

电钨灯

电钨灯

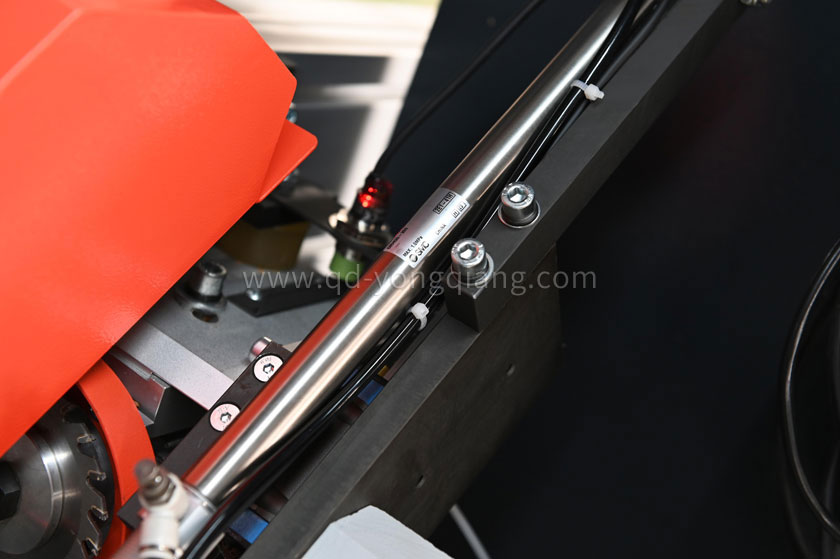

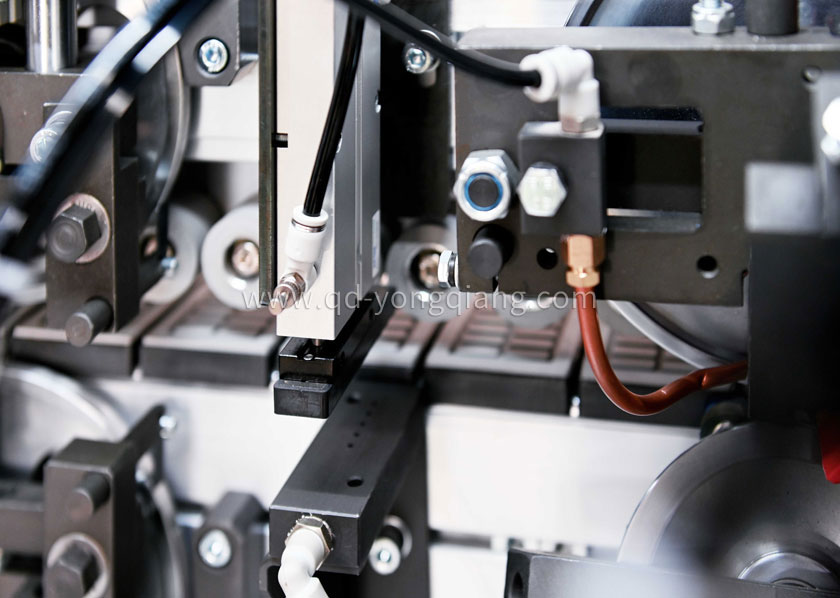

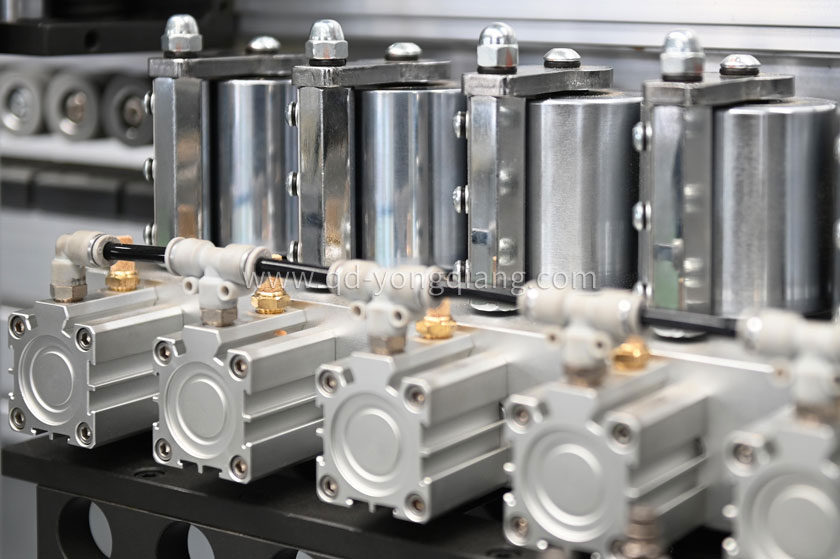

气缸

气缸

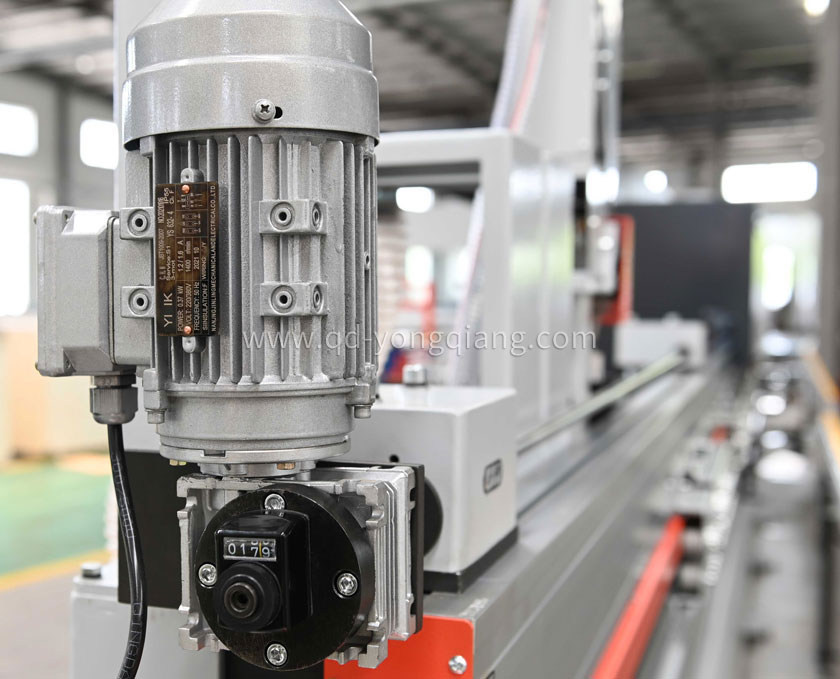

升降电机

升降电机

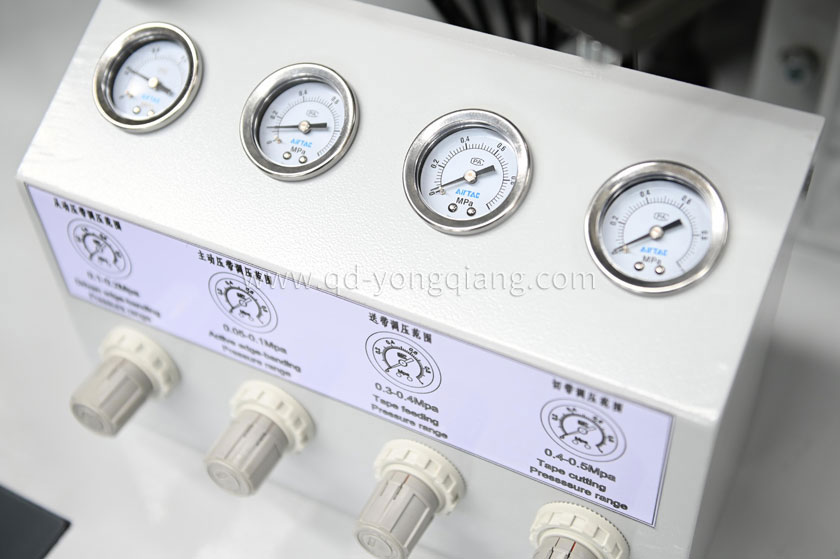

气压表

气压表
